Pipa Seamless SCH: Ukuran, Spesifikasi, dan Kegunaannya
Pipa seamless SCH adalah pipa baja tanpa sambungan las yang ketebalan dindingnya ditentukan berdasarkan nilai schedule (SCH), seperti SCH 40, SCH 80, atau SCH 160. Semakin besar angka schedule, semakin tebal dinding pipa dan semakin tinggi tekanan yang mampu ditahannya. Sistem ini digunakan secara internasional agar ukuran pipa seragam dan mudah dicocokkan dengan fitting, flange, maupun katup.
Memahami schedule sangat penting saat memilih pipa untuk proyek. Dua pipa dengan ukuran nominal yang sama bisa memiliki ketebalan dinding berbeda, sehingga kemampuan menahan tekanan, berat, dan harganya pun berbeda. Kesalahan memilih schedule dapat membuat sistem perpipaan kurang aman atau justru boros biaya.
Lalu, apa arti angka SCH pada pipa seamless? Berapa ukuran tebal dinding untuk setiap schedule, dan bagaimana menentukan schedule yang tepat untuk kebutuhan Anda? Simak penjelasannya berikut ini.
Apa Itu Pipa Seamless SCH?
Pipa seamless adalah pipa baja yang dibuat dari billet baja padat yang dipanaskan, lalu dilubangi (piercing) dan digiling (rolling) hingga membentuk tabung tanpa sambungan las. Sementara itu, SCH atau schedule adalah kode yang menunjukkan ketebalan dinding pipa. Jadi, pipa seamless SCH berarti pipa tanpa sambungan dengan ketebalan dinding tertentu sesuai standar schedule.
Sistem schedule mengacu pada standar ASME B36.10M untuk pipa baja karbon dan baja paduan. Dalam standar ini, ukuran pipa ditulis dengan NPS (Nominal Pipe Size) dalam satuan inci, misalnya 2 inch atau 4 inch. Perlu diingat, NPS bukan diameter sebenarnya, melainkan ukuran nominal yang digunakan sebagai acuan.
Hal penting yang perlu dipahami adalah diameter luar pipa selalu sama untuk satu ukuran NPS, berapa pun schedule-nya. Yang berubah hanyalah ketebalan dinding dan diameter dalamnya. Contohnya, pipa 2 inch SCH 40 dan SCH 80 sama-sama memiliki diameter luar 60,3 mm, tetapi pipa SCH 80 lebih tebal sehingga lubang di dalamnya lebih kecil.

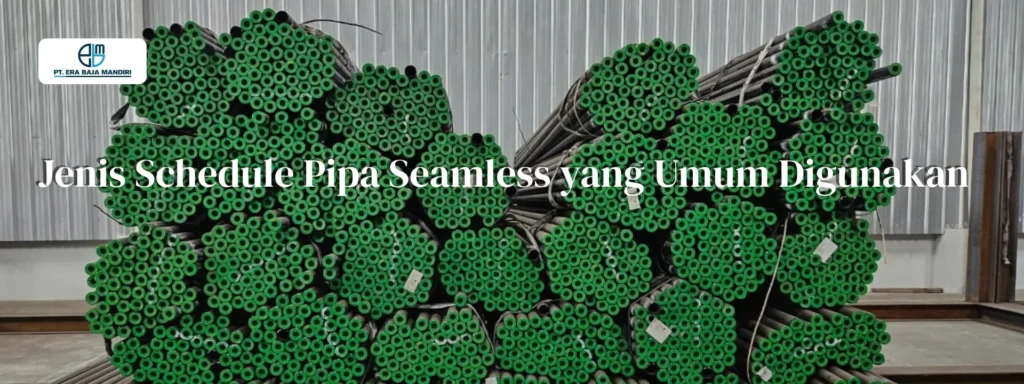

Jenis Schedule Pipa Seamless yang Umum Digunakan
Schedule pipa terdiri dari beberapa tingkatan, mulai dari SCH 5 hingga SCH 160. Selain itu, ada juga penamaan lama seperti STD, XS, dan XXS yang masih sering digunakan di lapangan. Berikut schedule yang paling umum ditemui:
SCH 10 dan SCH 20 Schedule ini memiliki dinding tipis dan umumnya digunakan untuk sistem bertekanan rendah, seperti saluran air, drainase, atau ducting. Bobotnya ringan sehingga lebih mudah dipasang dan lebih hemat biaya.
SCH 40 SCH 40 adalah schedule yang paling banyak digunakan untuk keperluan umum. Ketebalannya cukup untuk sistem air, gas, udara bertekanan, dan fluida industri dengan tekanan sedang. Untuk ukuran hingga 10 inch, tebal dinding SCH 40 sama dengan STD (standard).
SCH 60 SCH 60 berada di antara SCH 40 dan SCH 80, sehingga cocok untuk sistem yang membutuhkan dinding sedikit lebih tebal dari SCH 40 tanpa harus memakai SCH 80. Schedule ini hanya ditetapkan untuk pipa berukuran 8 inch ke atas.
SCH 80 SCH 80 memiliki dinding lebih tebal dibandingkan SCH 40 sehingga mampu menahan tekanan lebih tinggi. Schedule ini banyak dipakai pada jalur uap, sistem hidrolik, dan instalasi proses industri. Untuk ukuran hingga 8 inch, tebal dinding SCH 80 sama dengan XS (extra strong).
SCH 160 dan XXS SCH 160 dan XXS (double extra strong) adalah schedule dengan dinding paling tebal. Pipa ini dirancang untuk tekanan dan temperatur sangat tinggi, seperti pada boiler, pembangkit listrik, serta industri minyak dan gas.
Ukuran Pipa Seamless SCH 40, SCH 60, SCH 80, dan SCH 160
Ukuran pipa seamless baja karbon mengacu pada standar ASME B36.10M. Berikut diameter luar dan tebal dinding untuk ukuran yang umum digunakan pada empat schedule utama:
Ukuran Pipa Seamless SCH 40
| Ukuran | Diameter Luar (mm) | Tebal Dinding (mm) |
| ½ inch | 21,3 | 2,77 |
| 1 inch | 33,4 | 3,38 |
| 2 inch | 60,3 | 3,91 |
| 3 inch | 88,9 | 5,49 |
| 4 inch | 114,3 | 6,02 |
| 6 inch | 168,3 | 7,11 |
| 8 inch | 219,1 | 8,18 |
Ukuran Pipa Seamless SCH 60
| Ukuran | Diameter | Tebal Dinding |
| 8 inch | 219,1 | 10,31 |
| 10 inch | 273,1 | 12,70 |
| 12 inch | 323,9 | 14,27 |
SCH 60 hanya ditetapkan untuk ukuran 8 inch ke atas. Untuk pipa berukuran kecil, pilihan setelah SCH 40 langsung SCH 80.
Ukuran Pipa Seamless SCH 80
| Ukuran | Diameter Luar (mm) | Tebal Dinding (mm) |
| ½ inch | 21,3 | 3,73 |
| 1 inch | 33,4 | 4,55 |
| 2 inch | 60,3 | 5,54 |
| 3 inch | 88,9 | 7,62 |
| 4 inch | 114,3 | 8,56 |
| 6 inch | 168,3 | 10,97 |
| 8 inch | 219,1 | 12,70 |
Ukuran Pipa Seamless SCH 160
| Ukuran | Diameter Luar (mm) | Tebal Dinding (mm) |
| ½ inch | 21,3 | 4,78 |
| 1 inch | 33,4 | 6,35 |
| 2 inch | 60,3 | 8,74 |
| 3 inch | 88,9 | 11,13 |
| 4 inch | 114,3 | 17,12 |
| 6 inch | 168,3 | 18,26 |
| 8 inch | 219,1 | 23,01 |
Dari tabel juga terlihat bahwa diameter luar tetap sama untuk setiap ukuran, sedangkan tebal dinding bertambah seiring naiknya schedule. Sebagai contoh, pipa 4 inch SCH 160 memiliki dinding hampir tiga kali lipat tebal SCH 40.
Pipa seamless umumnya tersedia dalam panjang sekitar 6 meter (single random length) atau 12 meter (double random length), tergantung stok dan pabrik. Ukuran lain di luar tabel, seperti 3/4 inch, 1 1/2 inch, 10 inch, 12 inch, atau lebih besar, juga tersedia. Untuk ukuran tersebut maupun schedule lain seperti SCH 10, SCH 20, dan XXS, sebaiknya konfirmasikan ketersediaannya kepada supplier.

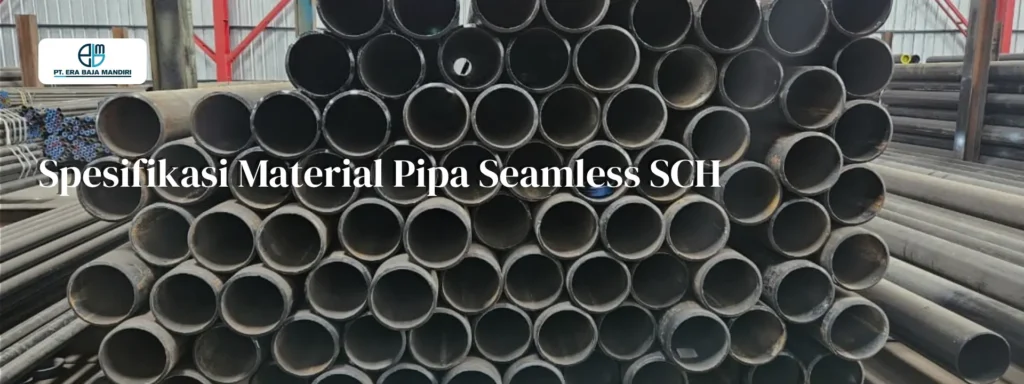

Spesifikasi Material Pipa Seamless SCH
Selain schedule, pipa seamless juga dibedakan berdasarkan standar materialnya. Standar ini menentukan komposisi kimia, kekuatan, serta jenis pengujian yang harus dilalui pipa. Berikut standar material yang paling umum digunakan:
| Standar | Material | Penggunaan |
| ASTM A106 Grade B | Baja karbon seamless | Uap, fluida bertemperatur tinggi, boiler |
| ASTM A53 Grade B (Type S) | Baja karbon seamless | Air, gas, udara, sistem mekanikal umum |
| API 5L Grade B | Baja karbon (line pipe) | Jalur pipa minyak dan gas |
| ASTM A312 | Stainless steel | Industri kimia, makanan, farmas |
ASTM A106 Grade B dan ASTM A53 Grade B sama-sama memiliki kuat tarik minimal 415 MPa dan kuat luluh minimal 240 MPa, sedangkan API 5L Grade B memiliki kuat luluh minimal 245 MPa. ASTM A106 Grade B adalah material yang paling sering dipilih untuk pipa seamless karena dirancang khusus untuk temperatur tinggi. Sementara itu, ASTM A53 tersedia dalam versi seamless (Type S) dan las (Type E), sehingga penting untuk memastikan tipe yang dibeli.
Untuk pipa stainless steel, ukuran schedule mengacu pada standar ASME B36.19M dengan penamaan seperti SCH 10S, 40S, dan 80S. Tebal dindingnya sama dengan pipa baja karbon untuk sebagian besar ukuran kecil, tetapi bisa berbeda pada ukuran 10 inch ke atas.
Kegunaan Pipa Seamless Berdasarkan Schedule
Setiap schedule memiliki kemampuan menahan tekanan yang berbeda, sehingga penggunaannya pun disesuaikan dengan kondisi kerja sistem perpipaan. Berikut kegunaan pipa seamless berdasarkan schedule-nya:
Pipa Seamless SCH 40 banyak digunakan untuk instalasi air bersih, hydrant dan sprinkler, jalur udara bertekanan, gas, serta sistem mekanikal gedung. Schedule ini juga sering dipakai untuk konstruksi, seperti tiang, railing, dan rangka struktur, karena kekuatannya memadai dengan harga yang lebih ekonomis.
Pipa Seamless SCH 60 digunakan pada jalur pipa berdiameter besar, mulai 8 inch ke atas, yang bekerja dengan tekanan menengah, seperti jalur distribusi utama di pabrik, sistem pendingin, dan jalur fluida proses. Schedule ini menjadi pilihan efisien ketika SCH 40 kurang memadai, tetapi SCH 80 dinilai terlalu tebal dan berat.
Pipa Seamless SCH 80 digunakan pada sistem yang bekerja dengan tekanan lebih tinggi, seperti jalur uap (steam line), sistem hidrolik, kompresor, dan instalasi proses di pabrik. Dinding yang lebih tebal juga memberikan cadangan ketebalan terhadap korosi dan erosi, sehingga pipa lebih awet pada kondisi kerja berat.
Pipa Seamless SCH 160 dan XXS Schedule ini digunakan untuk aplikasi bertekanan dan bertemperatur sangat tinggi, seperti boiler, heat exchanger, pembangkit listrik, kilang minyak, dan industri petrokimia. Pipa dengan dinding tebal ini juga dipakai untuk komponen mesin dan peralatan hidrolik bertekanan tinggi.
Perlu diingat, schedule bukan satu-satunya penentu kekuatan pipa. Tekanan kerja yang diizinkan juga dipengaruhi oleh diameter, material, dan temperatur operasi, sehingga pemilihan akhir sebaiknya mengikuti perhitungan desain atau spesifikasi proyek.

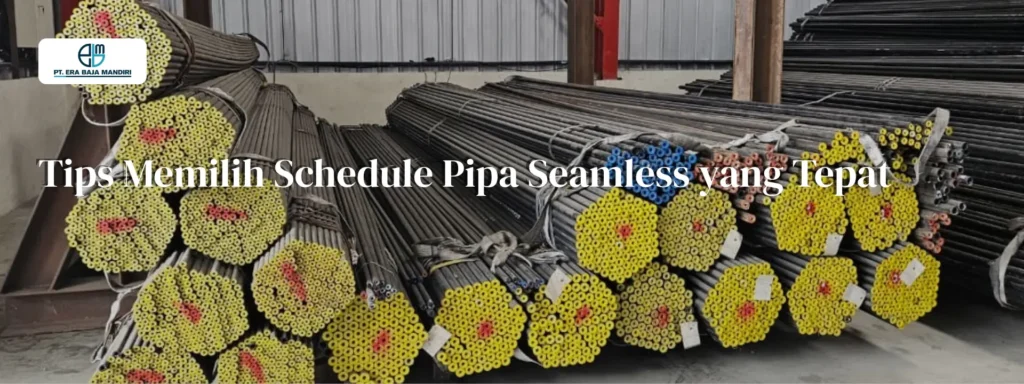

Tips Memilih Schedule Pipa Seamless yang Tepat
Memilih schedule tidak bisa hanya berdasarkan kebiasaan atau harga. Beberapa faktor teknis berikut perlu diperhatikan agar pipa yang digunakan aman dan efisien.
Ketahui Tekanan dan Temperatur Kerja Tekanan dan temperatur operasi adalah faktor utama dalam menentukan schedule. Semakin tinggi keduanya, semakin tebal dinding pipa yang dibutuhkan, sehingga schedule yang lebih tinggi seperti SCH 80 atau SCH 160 perlu dipertimbangkan.
Perhatikan Diameter Dalam Pipa Karena diameter luar tetap, schedule yang lebih tinggi akan memperkecil diameter dalam pipa. Pastikan kapasitas aliran masih mencukupi setelah memilih schedule yang lebih tebal, terutama pada pipa berukuran kecil.
Sesuaikan dengan Fitting dan Flange Fitting las seperti elbow, tee, dan reducer juga memiliki schedule. Gunakan fitting dengan schedule yang sama dengan pipa agar sambungan rata dan kekuatannya seimbang.
Pertimbangkan Korosi dan Umur Pakai Pada lingkungan korosif atau fluida yang mengikis, dinding yang lebih tebal memberikan cadangan material sehingga pipa lebih awet. Pertimbangan ini sering kali lebih hemat dibandingkan biaya penggantian pipa di kemudian hari.
Selain memahami schedule, penting juga mengenal karakteristik dasar pipa seamless dan perbedaannya dengan Pipa Welded. Pelajari selengkapnya melalui artikel berikut:
Baca juga:
👉 Pipa Welded SCH untuk Industri: Spesifikasi & Kelebihan
FAQ Seputar Pipa Seamless SCH
Apa arti SCH pada pipa
SCH adalah singkatan dari schedule, yaitu kode yang menunjukkan ketebalan dinding pipa. Semakin besar angka schedule, semakin tebal dinding pipa dan semakin tinggi tekanan yang mampu ditahan.
Apa perbedaan pipa SCH 40 dan SCH 80?
Pipa SCH 40 dan SCH 80 dengan ukuran yang sama memiliki diameter luar yang sama, tetapi dinding SCH 80 lebih tebal. Contohnya, pipa 2 inch SCH 40 memiliki tebal 3,91 mm, sedangkan SCH 80 memiliki tebal 5,54 mm.
Apakah SCH 40 sama dengan STD?
Untuk ukuran 1/8 inch hingga 10 inch, tebal dinding SCH 40 sama dengan STD (standard). Pada ukuran 12 inch ke atas, tebal STD tetap 9,53 mm sehingga lebih tipis dibandingkan SCH 40.
Berapa tebal pipa seamless 4 inch SCH 40?
Pipa seamless 4 inch SCH 40 memiliki diameter luar 114,3 mm dan tebal dinding 6,02 mm sesuai standar ASME B36.10M.
Schedule berapa yang cocok untuk jalur uap (steam)?
Jalur uap umumnya menggunakan pipa seamless ASTM A106 Grade B dengan SCH 40 atau SCH 80, tergantung tekanan dan temperatur operasi. Penentuan akhirnya sebaiknya mengikuti perhitungan desain atau spesifikasi proyek.
Mencari Pipa Seamless SCH Berkualitas untuk Proyek Anda?
Pemilihan pipa dengan schedule yang tepat dapat membantu meningkatkan keamanan, efisiensi, dan keandalan sistem perpipaan dalam jangka panjang. Oleh karena itu, penting untuk menggunakan material berkualitas yang sesuai dengan tekanan kerja, kebutuhan operasional, dan spesifikasi proyek.
Era Baja Mandiri menyediakan berbagai pilihan pipa seamless berkualitas tinggi, mulai dari carbon steel, stainless steel, hingga boiler tube, dengan ukuran dan schedule yang memenuhi kebutuhan industri maupun konstruksi. Produk yang kami sediakan dirancang untuk memberikan kekuatan, daya tahan, dan performa optimal dalam berbagai kondisi kerja.
Didukung stok yang lengkap, harga yang kompetitif, serta layanan pengiriman yang cepat, Era Baja Mandiri siap membantu memenuhi kebutuhan material proyek Anda. Tim kami juga siap memberikan konsultasi teknis dan rekomendasi produk agar Anda mendapatkan schedule pipa seamless yang paling sesuai, baik untuk instalasi mekanikal, konstruksi berat, maupun sistem perpipaan industri.
